Что нового в Surfer Beta (на 19 сентября 2026 года)
Узнайте о последних новых функциях, решениях и улучшениях в Surfer Beta! Ниже перечислены основные новые функции и усовершенствования. Полные справочные материалы по этим изменениям можно найти во встроенной справке приложения Surfer Beta. Полный список новых возможностей приведен на странице «История версий Surfer Beta» (Surfer Beta Version History).
Чтобы скачать Surfer Beta уже сегодня, следуйте инструкциям по ссылке «Что такое Surfer Beta и как принять в ней участие? (What is Surfer Beta and how can I participate?).
Новые и усовершенствованные решения в Surfer Beta
3D-просмотр: каркасные диаграммы по скважинам
Теперь в режиме 3D-просмотра (3D View) можно строить каркасные диаграммы непосредственно по точкам контактов в скважинах. Можно легко сопоставлять геологические подразделения, отслеживать мощность слоев и анализировать пространственные взаимосвязи, избегая при этом визуальной перегруженности, характерной для сплошных трехмерных моделей поверхностей.
Основные возможности:
- Гибкая геометрия: можно соединять точки контактов прямыми линиями или прокладывать линии вдоль существующих кривых поверхностей.
- Расширенное моделирование стратиграфии: можно моделировать сложные геологические структуры, например выклинивание слоев, и задавать верхние или нижние границы геологических подразделений.
- Настраиваемая визуализация: можно задавать собственные цвета заливки, узоры и подписи геологических подразделений, а также включать и отключать отдельные слои, чтобы выделить ключевые формации.
- Готовность к презентации: можно экспортировать готовые каркасные диаграммы непосредственно в графические файлы для использования в отчетах.

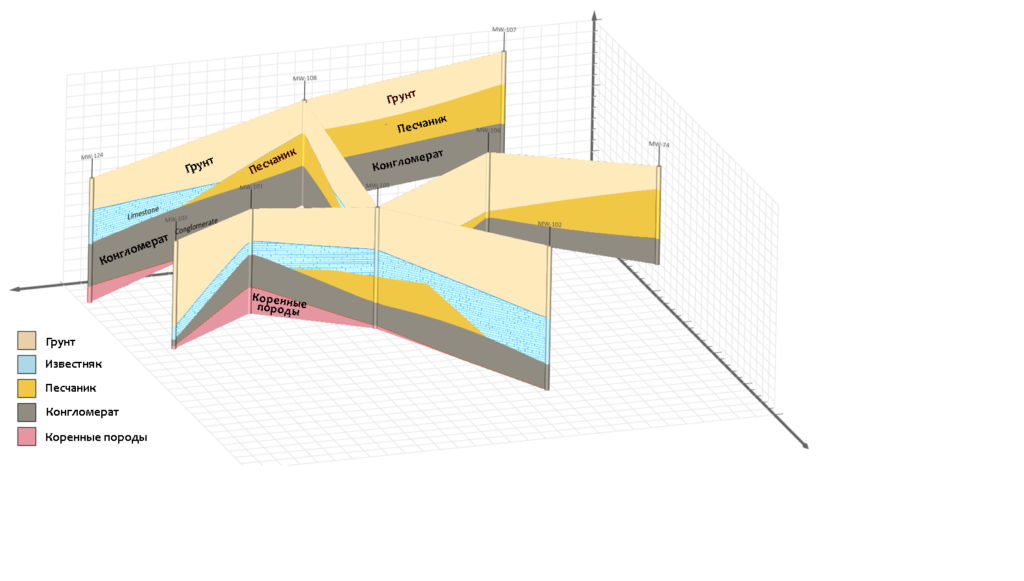

Динамические трехмерные каркасные панели между скважинами. Точки контактов соединены прямыми линиями и линиями, следующими изгибам поверхности. Настроены цвета заливки и узоры. Отображена литология геологических подразделений. Такие иллюстрации готовы к использованию в презентациях
Трехмерная интерполяция методом кригинга
Объемное моделирование выведено на новый уровень с помощью трехмерного кригинга. Сочетание высокой пространственной точности с настраиваемым моделированием вариограмм позволяет создавать более сглаженные трехмерные сетки, улучшенные срезы и выразительные изоповерхности. Получаемые эстетичные трехмерные визуализации, готовы для презентаций, сохраняя при этом математическую точность данных о недрах

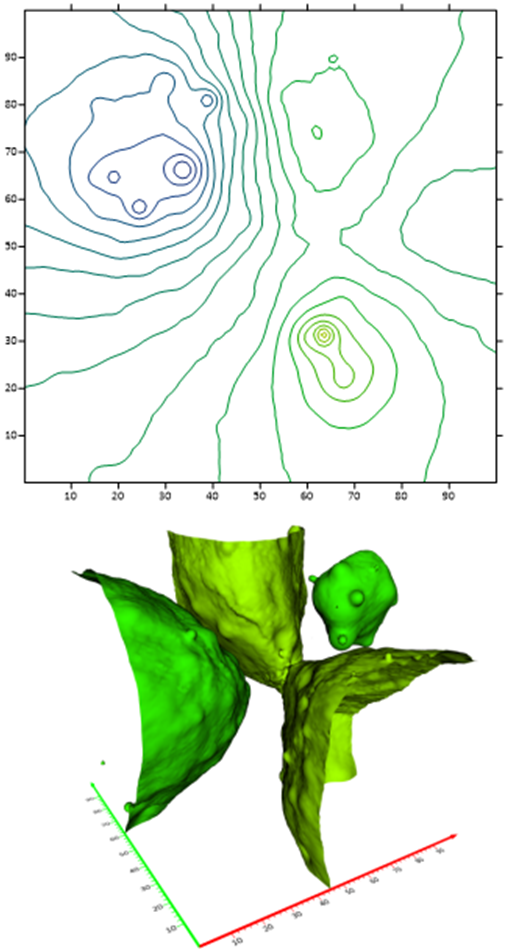

Сетка, построенная способом обратных расстояний в степени, позволяет передавать подробные локальные вариации

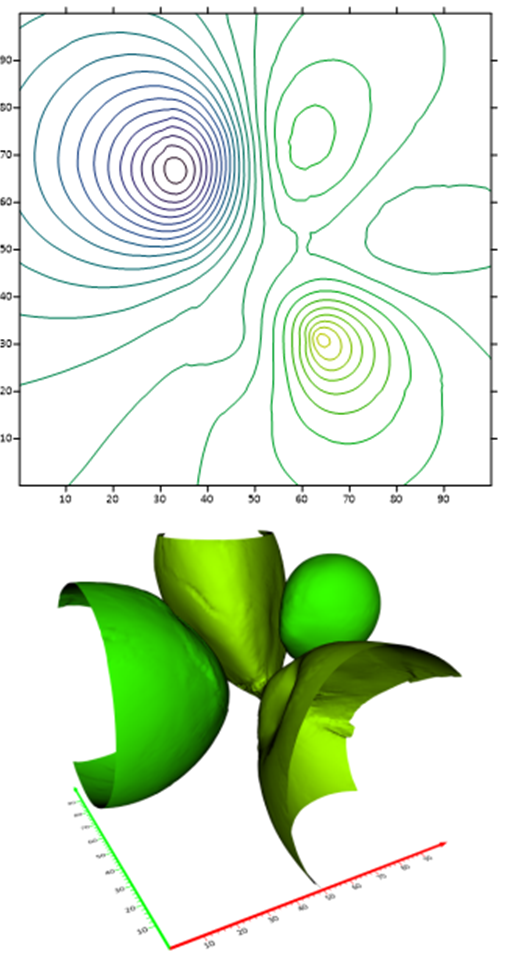

Трехмерный кригинг с использованием моделирования вариограмм создает более сглаженную сетку и, как следствие, более плавные изолинии и изоповерхности
Специальный инструмент для стрелок, показывающих направление на север
Стрелка, показывающая направление на север, необходима практически на каждой карте, однако раньше ее создание требовало нескольких последовательных действий. Теперь больше не нужно вручную размещать точки, настраивать свойства символов и заново поворачивать их при каждом изменении карты. Новый специализированный инструмент позволяет мгновенно, просто и точно добавить на карту четкую профессионально оформленную стрелку, показывающую направление на север.
Основные возможности:
- Вставка одним щелчком: стрелка, показывающую направление на север, добавляется непосредственно в макет карты с помощью специальной кнопки — никаких обходных решений больше не требуется.
- Автоматическая ориентация на истинный север: если для карты задана система координат, стрелка автоматически рассчитывает направление и указывает на истинный север.
- Динамическое вращение: ориентация стрелки автоматически корректируется при повороте карты или изменении ее проекции.

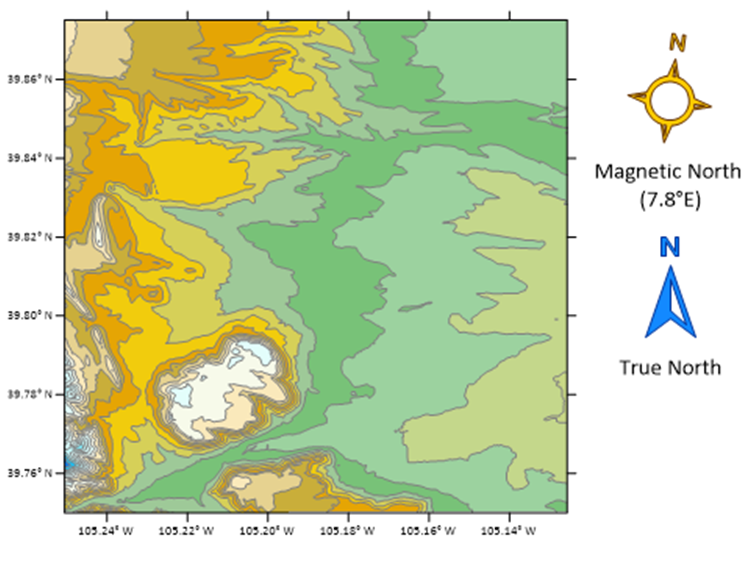

Карта со стрелкой, показывающей направление на север
Преобразование типов слоев для точечных данных
Изменять способ визуализации точечных данных теперь можно еще быстрее! Одним щелчком можно преобразовывать слои типов Post, Classed Post и Base from Data друг в друга. Если вам нужно перейти от простых точечных символов к классифицированным цветовым символам или пользовательским размерам символов, либо применить другое условное обозначение, теперь тип слоя можно изменить мгновенно, не удаляя уже выполненную работу и не импортируя данные заново.

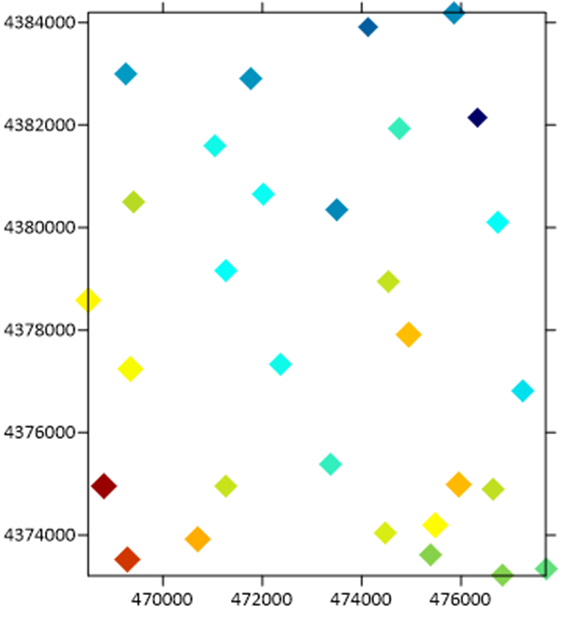

Post

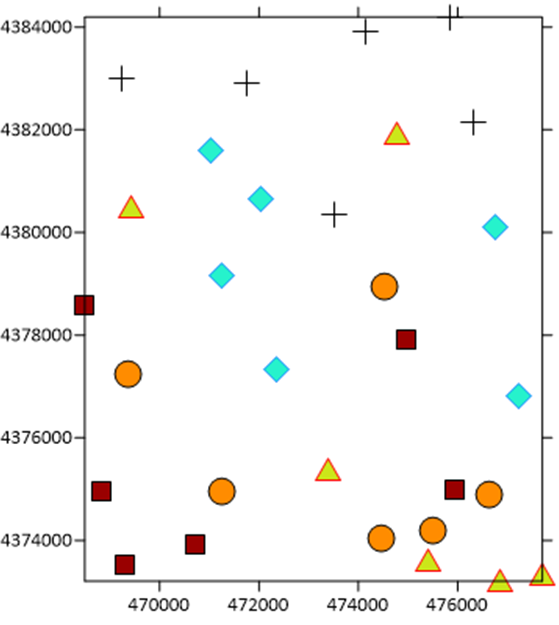

Classed Post

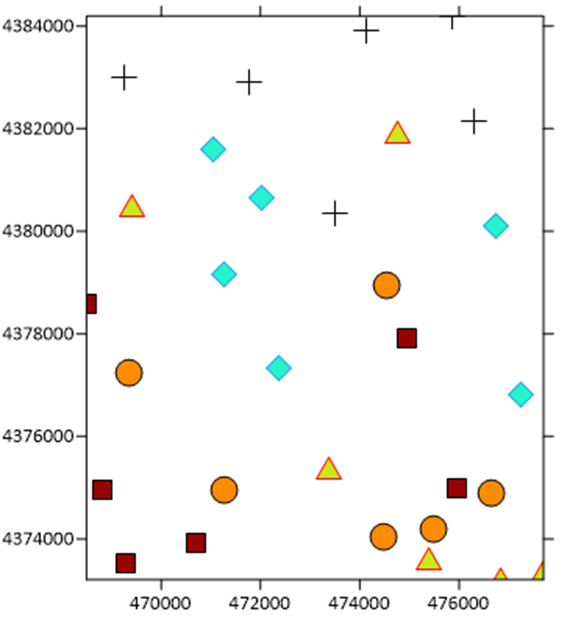

Base from Data
Можно использовать различные варианты оформления символов — например, с использованием непрерывных цветовых шкал, или классификацию форм по диапазонам — без необходимости заново создавать карту.
Запись видео в режиме 2D-просмотра
Стало проще представлять сложные результативные данные! Теперь можно записывать содержимое окна 2D-просмотра и экспортировать высококачественные видеоролики в формате MP4 непосредственно из программы. Независимо от того, демонстрируется ли ход выполнения проекта или объясняются динамические пространственные закономерности, видео помогает яснее представить данные, облегчает их понимание клиентами и делает отчеты более выразительными.
